הנזילה מסתתרת? כך מוצאים את המקור המדויק בלי לשבור קירות וריצוף

זה בדיוק מה שהופך נזילה סמויה לבעיה מתסכלת: המקום שבו רואים את המים הוא לא תמיד המקום שבו הצינור נפגע.

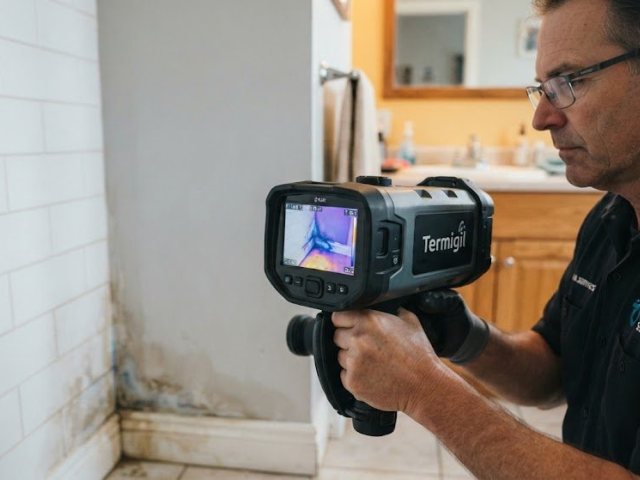

התמונה באדיבות אתר " תרמיגיל " – מומחים באיתור נזילות ללא הרס

מים יכולים לעבור מתחת לריצוף, להיספג בבטון, להתקדם בתוך קיר ולהופיע מטרים מנקודת הכשל האמיתית. לכן אם מתחילים לשבור לפי כתם הרטיבות בלבד, אפשר לפתוח קיר שלם - ועדיין לא למצוא את הנזילה.

החדשות הטובות הן שכיום כבר לא חייבים לעבוד בשיטת הניחושים.

באמצעות מצלמה תרמית, בדיקות לחץ, מכשור אקוסטי, מדי לחות ובמקרים המתאימים גם איתור נזילות בגז, ניתן לצמצם מאוד את אזור החיפוש ולאתר את מקור התקלה לפני שמתחילים לפרק.

והנקודה החשובה ביותר: אין מכשיר אחד שהוא הטוב ביותר לכל נזילה. האיתור המדויק מתחיל בבחירת השיטה הנכונה לבעיה הנכונה.

הכתם נמצא כאן - אבל הנזילה בכלל יכולה להיות במקום אחר

נניח שמופיע כתם רטיבות בתקרה.

האינסטינקט הראשון הוא לחשוב שהנזילה נמצאת בדיוק מעליו. בפועל, מים יכולים לנוע לאורך צינורות, קורות, שכבות בטון או חול עד שהם מוצאים את הנקודה הנוחה ביותר לצאת ממנה.

לכן מאתר נזילות מקצועי לא שואל רק "איפה רואים מים?" אלא גם:

• האם הרטיבות קבועה או מופיעה רק בשעות מסוימות?
• האם היא מחמירה לאחר מקלחת או שימוש במים?
• האם היא מופיעה אחרי גשם?
• האם קיימת ירידת לחץ במערכת?
• האם מד המים ממשיך לעבוד כשהברזים סגורים?
• האם מדובר בקו מים, ביוב, ניקוז או בכלל בכשל איטום?

התשובות לשאלות האלה קובעות באיזה ציוד כדאי להשתמש.

המצלמה התרמית היא כלי מצוין - אבל היא לא "רואה דרך הקיר"

אחת השיטות המוכרות ביותר היא איתור נזילות באמצעות מצלמה תרמית.

המצלמה אינה מצלמת את המים עצמם ואינה רואה צינור מאחורי בטון. היא מזהה הבדלי טמפרטורה על פני הקיר או הרצפה, והדפוסים האלו יכולים לחשוף אזורים שבהם קיימת רטיבות או שבהם עוברת צנרת.

במקרה מתאים היא יכולה לעזור למאתר להבין:

• לאיזה כיוון הרטיבות מתפשטת.
• היכן עוברת הצנרת.
• אילו אזורים יבשים ואילו חשודים.
• היכן כדאי להמשיך את הבדיקה.

אבל כאן בדיוק נמצאת הטעות הנפוצה: מצלמה תרמית לא תמיד מספיקה.

אם אין הפרש טמפרטורה משמעותי, אם הצינור נמצא עמוק, אם מדובר בנזילה קטנה מאוד או אם תנאי המבנה מקשים על הקריאה - ייתכן שהצילום התרמי לא ייתן נקודה חד-משמעית.

ופה נכנסת לתמונה אחת השיטות המעניינות והמדויקות יותר במקרים המתאימים: איתור נזילה בגז.

איך אפשר למצוא חור בצינור בעזרת גז?

הרעיון פשוט וחכם.

במקום לנסות לראות את המים, גורמים לחומר שקל יותר לזהות לצאת דרך אותה נקודת כשל.

בבדיקת Tracer Gas מבודדים את קו הצנרת החשוד ומחדירים אליו גז סימון בלחץ מבוקר. אחת התערובות המקצועיות הנפוצות מורכבת מ־95% חנקן ו־5% מימן.

אם יש חור זעיר, סדק או חיבור פגום, הגז יוצא דרך אותו מקום. לאחר מכן עוברים מעל תוואי הצינור באמצעות חיישן רגיש שמסוגל לזהות את רכיב המימן.

כאשר מתקבלת קריאה חזקה יותר באזור מסוים, ניתן למקד שם את המשך האיתור ואת נקודת התיקון.

במילים פשוטות:

במקום לשבור כדי לחפש את הנזילה - נותנים לנקודת הנזילה "להסגיר את עצמה".

למה כולם קוראים לזה "איתור נזילות בגז חנקן"?

בישראל נהוג להשתמש בביטוי איתור נזילות בגז חנקן, אך מבחינה מקצועית חשוב להבין מה קורה בתהליך.

במערכות Tracer Gas מקובל להשתמש בתערובת שבה רוב הגז הוא חנקן ולצדו אחוז קטן של מימן. החיישן אינו מחפש את החנקן - הוא מזהה את רכיב המימן שיוצא דרך מקום הכשל.

היתרון של המימן הוא שהמולקולות שלו קטנות מאוד, ולכן הוא יכול לחדור דרך פתחים זעירים ולהגיע לפני השטח גם במקומות שבהם איתור תרמי או אקוסטי מתקשה לתת תשובה ברורה.

איך מתבצעת בדיקת נזילה בגז בפועל?

הבדיקה אינה מתחילה ישר בהחדרת גז. קודם צריך להבין איזה קו בכלל חשוד.

שלב 1: מאבחנים את הבעיה

בודקים את סימני הרטיבות, תוואי הצנרת, מד המים והתנהגות התקלה.

שלב 2: מבודדים את הקו החשוד

המטרה היא לבדוק מערכת מוגדרת ולא להזרים גז ללא אבחנה.

שלב 3: מבצעים בדיקת לחץ

ירידת לחץ יכולה להצביע על כך שקיים כשל בקו ולתת אינדיקציה נוספת לפני האיתור.

שלב 4: מחדירים את גז הסימון

הגז מוכנס לצנרת בלחץ מבוקר בהתאם לסוג המערכת.

שלב 5: מחפשים את נקודת הבריחה

עוברים לאורך התוואי עם חיישן מתאים. באזור שבו החיישן מזהה ריכוז גבוה יותר של גז, ניתן למקד את החיפוש.

כך ניתן לצמצם משמעותית את אזור הפתיחה במקרה שאכן נדרש תיקון בצינור.

מתי דווקא איתור נזילה בגז יכול לעשות את ההבדל?

יש מקרים שבהם השיטה הזו הופכת להיות שימושית במיוחד.

נזילה מתחת לריצוף

כאשר הצינור נמצא מתחת למרצפות או בתוך שכבות המילוי, המים יכולים להתפזר בשטח גדול ולהקשות על זיהוי נקודת הכשל. גז סימון יכול לעזור למקד את המקום שבו קיימת בריחה מהקו.

קו מים שעובר בחצר או מתחת לאדמה

בקווים ארוכים אין שום היגיון להתחיל לפרק ריצוף חוץ או לחפור את כל החצר. איתור ממוקד עשוי לצמצם מאוד את אזור החיפוש.

נזילה קטנה שלא יוצרת סימן תרמי ברור

יש נזילות שמספיקות כדי לגרום לירידת לחץ או לעלייה בצריכת המים, אך אינן יוצרות כתם תרמי ברור.

צנרת עמוקה

ככל שהצינור עמוק יותר או מופרד מפני השטח בשכבות שונות, כך לעיתים קשה יותר לקבל תמונה חד-משמעית באמצעות מצלמה תרמית בלבד.

כאשר קשה "לשמוע" את הנזילה

איתור אקוסטי מבוסס על הקול שיוצרת בריחת מים. בידוד, סוג הקרקע, עומק הצינור ורעשי רקע יכולים להקשות על הבדיקה. גז סימון נותן למאתר כלי נוסף.

אז מה עדיף: מצלמה תרמית או גז?

זו למעשה השאלה הלא נכונה.

השאלה הנכונה היא: איזו שיטה תיתן במקרה הזה את המידע שחסר לנו?

מצלמה תרמית יכולה להיות מצוינת למיפוי רטיבות ולהבנת תוואי הצנרת.

בדיקת לחץ יכולה להוכיח שקיימת ירידה במערכת.

איתור אקוסטי יכול לזהות רעש אופייני של בריחת מים.

וגז סימון יכול לעזור למקד נקודת כשל כאשר שיטות אחרות אינן נותנות תשובה ברורה מספיק.

במקרים מורכבים, הדיוק מגיע דווקא מהשילוב בין כמה שיטות, ולא מהסתמכות על מכשיר אחד בלבד.

הטעות היקרה: להתחיל לשבור לפני שיודעים מה מחפשים

כאשר רואים מים בבית, הלחץ מובן. רוצים לפתור את הבעיה מיד.

אבל שבירה ללא איתור עלולה להפוך תקלה נקודתית לעבודת שיפוץ.

פותחים מרצפת אחת - ולא מוצאים.

פותחים עוד אחת - עדיין לא.

אחר כך מגיעים לקיר.

ובסוף מגלים שהצינור הפגוע בכלל נמצא באזור אחר.

לכן הסדר הנכון הוא:

לאבחן → לאתר → לאמת → ורק אז לפתוח ולתקן.

המטרה של איתור נזילות ללא הרס אינה להבטיח שלעולם לא יהיה צורך לפתוח קיר או ריצוף. אם הצינור פגום, לעיתים צריך להגיע אליו כדי לתקן אותו.

המטרה היא לדעת איפה בדיוק לפתוח, במקום לפרק שטחים שלמים כדי לחפש.

חשוב לדעת: לא כל רטיבות היא נזילה בצינור

זו נקודה חשובה במיוחד.

אם הרטיבות מופיעה רק לאחר גשם, ייתכן שהבעיה בכלל נמצאת באיטום הגג, במרפסת, בקיר החיצוני או סביב חלון.

אם מדובר בביוב או בניקוז, ייתכן שיהיה צורך בצילום פנים צנרת.

אם מקור הרטיבות אינו ברור, מאתר מקצועי צריך קודם לזהות איזה סוג תקלה קיימת, ורק אז לבחור את הבדיקה הנכונה.

לכן אין היגיון לבצע איתור בגז בכל מקרה - בדיוק כפי שאין היגיון להסתמך תמיד רק על מצלמה תרמית.

מהי הדרך הטובה ביותר למצוא נזילה?

הדרך הטובה ביותר היא לא לבחור מראש את המכשיר - אלא לבחור נכון את תהליך האבחון.

אם המצלמה התרמית נותנת תמונה ברורה, מצוין.

אם היא מגלה את אזור הרטיבות אך לא את נקודת הכשל, ממשיכים לבדיקה נוספת.

אם קיימת ירידת לחץ וקשה מאוד למקד את מקום הבריחה, איתור נזילה בגז עשוי להיות אחד הכלים היעילים ביותר להמשך הבדיקה.

וכשצריך - משלבים בין השיטות עד שמתקבלת תמונה ברורה מספיק כדי לבצע תיקון ממוקד.

איתור נזילות ללא הרס עם תרמיגיל

בתרמיגיל לא מתחילים בפטיש. מתחילים באבחון.

בהתאם לסוג התקלה ניתן לשלב בין:

• מצלמה תרמית מקצועית.
• בדיקות לחץ.
• איתור נזילות בגז.
• מערכת איתור אקוסטית.
• מדידות לחות.
• איתור תוואי צנרת.
• צילום פנים צנרת וסיב אופטי.

המטרה היא למצוא את מקור הבעיה בצורה ממוקדת ככל האפשר ולצמצם שבירות מיותרות.

אם יש אצלכם כתם רטיבות, קיר מתקלף, עובש, חשבון מים חריג, ירידת לחץ או נזילה שחוזרת שוב ושוב - אל תנחשו ואל תמהרו לשבור.

קודם מאתרים את המקור. אחר כך מתקנים.

חושדים בנזילה סמויה?

פנו לתרמיגיל לבדיקת מקור הרטיבות ולהתאמת שיטת האיתור למקרה שלכם.

תרמיגיל - איתור נזילות מים ורטיבות באמצעות ציוד מקצועי, במטרה להגיע למקור התקלה לפני שמתחילים לשבור.

שאלות נפוצות על איתור נזילות

האם אפשר למצוא נזילה בלי לשבור?

במקרים רבים ניתן לבצע את שלב האבחון והאיתור ללא שבירה, בעזרת מצלמה תרמית, בדיקות לחץ, גז סימון, מכשור אקוסטי ומדי לחות. אם נדרש תיקון פיזי של הצינור, ייתכן שתידרש פתיחה נקודתית באזור שאותר.

האם איתור נזילות בגז מתאים לנזילה מתחת לריצוף?

כן, במקרים המתאימים. במיוחד כאשר קיימת ירידת לחץ אך קשה למקד את נקודת הכשל באמצעות צילום תרמי או שמע בלבד.

מה ההבדל בין מצלמה תרמית לאיתור נזילות בגז?

מצלמה תרמית מזהה הבדלי טמפרטורה שיכולים להעיד על רטיבות ותוואי צנרת. באיתור בגז מחדירים גז סימון לקו ומחפשים באמצעות חיישן את המקום שבו הוא בורח מהמערכת.

האם משתמשים רק בחנקן?

בשיטות Tracer Gas מקצועיות נפוצה תערובת של כ־95% חנקן וכ־5% מימן. החיישן מזהה את המימן היוצא דרך נקודת הדליפה.

איזו שיטת איתור היא המדויקת ביותר?

אין שיטה אחת שמתאימה לכל נזילה. במקרים רבים הדיוק הגבוה ביותר מתקבל מהתאמת השיטה לסוג התקלה ומשילוב בין כמה בדיקות לפי הצורך.
